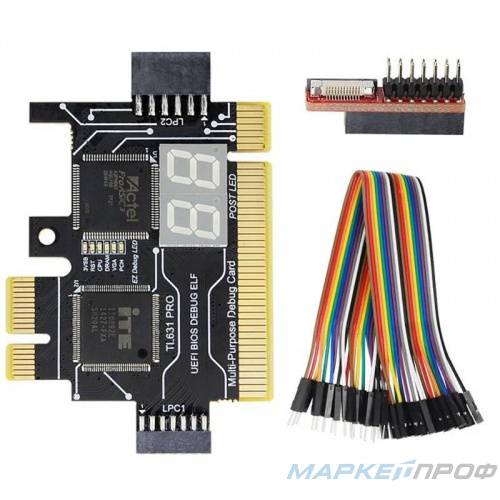

Посткарта TL631 PRO

Посткарта TL631 PRO использует новый 130-нм чип флэш-памяти Actel ProASIC3.

Описание интерфейса TL631 Pro:

1: общий высокоскоростной канал LPC1 = подключение к материнской плате 2,0 с малым контактным интерфейсом LPC, модуль 2,0 (интерфейс расширения модуля LPC3 может подключать карту преобразования MINI PCIE ноутбука, карту преобразования A-DEBUG, DEBUG-CON ноутбука ASUS. EC-DEBUG).
2: высокоскоростной канал PCI = Поддержка всех слотов PCI.
3: общий высокоскоростной канал LPC2 = подключение к материнской плате 2,54 Большой контактный интерфейс LPC, ASUS COM-DEBUG. ASRock UART1, MSI JDP, SuperMicro-SPl.
4: высокоскоростной канал PCIE X1 = поддержка Gigabyte без материнской платы PCI (другие бренды не поддерживают).
5: индикатор питания 3VSB, чтобы определить, в норме ли питание.
6: Индикатор сброса RST, чтобы определить, является ли сброс материнской платы нормальным (только когда вставлен PCI или PCIE)
7: Индикатор ЦП, чтобы определить, в норме ли модуль ЦП.
8: индикатор памяти DRAM, чтобы определить, в норме ли модуль памяти.
9: Графический индикатор VGA, чтобы определить, в норме ли модуль видеокарты.
10: Световой индикатор южного моста PCH, чтобы определить, в норме ли модуль южного моста.
